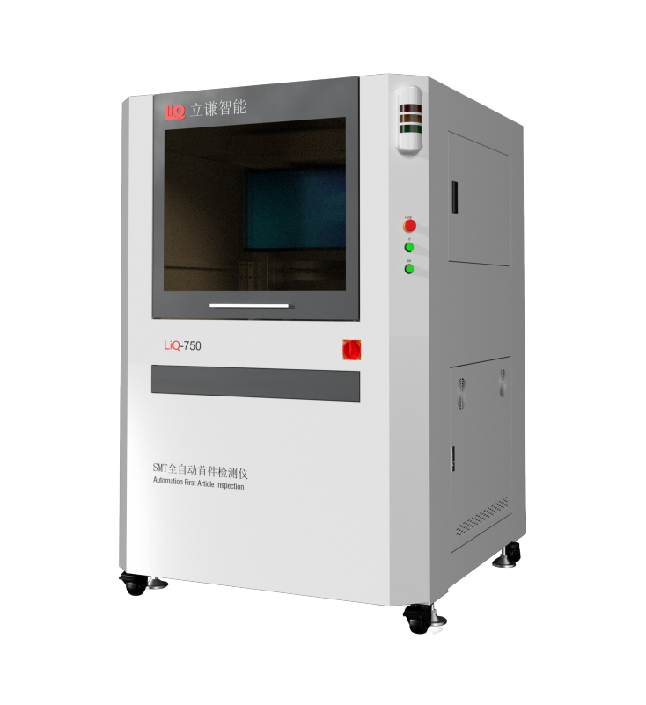

全自動探針型首件檢測儀,采用一組可變換跨距的探針實現自動量測阻容件,IC晶體類大料采用CCD相機智進行外觀字符檢測
功能簡介
1,系統自動變換跨距 只需一組探針,根據元件自動變換跨距,自動夾料測試
2,編程速度快 自動識別元件跨距3分鐘即可生成檢測程序
3.自動探針測試,自動判定測試結果 系統自動切換測試點位,與BOM自動比對,自動判定測試結果。
4.絲印、方向、極性自動識別判斷 系統通過高清CCD相機,對芯片、二極管、三極管,通過光學系統自動識別判定絲印、方向
優勢功能
1,快速編程:全自動解析BOM規格參數,BOM坐標一鍵導入,自動匹配AB面,BOM與坐標結合自動生成AB面程序
2,全自動探針檢測阻容件:機器自動變換跨距,測試頭具有容差設計和柔性回彈,直通率高,不會損失器件,360度任意角度可以測試,
3,圖像拼接:先進的圖像拼接技術和定制化的大景深鏡頭,實現每個FOV完美結合
4,視覺全自動檢測:智能OCR / OCV快速檢測,錯件,反向,缺件,操作簡單可靠,有絲印的電阻無需建庫,系統自動識別,準確性100%
5,自動點亮LED:發光二極管,實現自動輔助檢測
6,工藝圖紙制作:軟件自動合并BOM和坐標,自動涂色,自動標記器件類型,可填充規格值,絲印,位號。不貼打叉,自動輸出文檔并打印
7,坐標機功能:依靠設備提供的高精密XY模組和CCD示教功能,可以幫助用戶提取貼裝坐標
規格描述:
設備尺寸:1200*1300*1800MM
電氣:220V供電,無氣壓設計
PCB尺寸:550*400MM
最小測試封裝:01005
測試角度:360度全角度
LCR頻率精度:300KHZ 0.05%
CCD分辨率:高清500萬像素
視覺檢測:OCR/OCV AI智能
檢測速度:1's/點 探針 100ms/點 圖像
檢測物:膠模板,紅膠板,爐后焊接板(需要學習測試值)
