立謙智能SMT防錯料系統，是一套專為SMT產線設計的“上料、換料、對料防錯+追溯”解決方案。該系統通過PDA/掃描終端、條碼/RFID、貼片機接口及防錯軟件，將工單BOM、站位表、料盤/Feeder信息統一管控，實現物料全流程的電子化核對與記錄，有效防止錯料、混料、漏料，并支持與MES/ERP等系統對接，構建完整的生產數據閉環。
杜絕錯料風險：上料、換料時實時比對BOM與站位信息，錯誤時立即聲光報警并禁止貼裝，可將錯料率從0.3%～1.5%降至0.01%以下。
提升作業效率：操作員按PDA提示備料上料，無需記憶站位或翻閱紙質站位表，新員工也能快速上手，顯著縮短轉線時間。
實現全程追溯：自動記錄工單、物料、操作員、時間等信息，支持按訂單、批次、SN等快速追溯，滿足汽車電子、醫療等高可靠性行業的嚴苛要求。
降低綜合成本：減少因錯料導致的返工報廢、客戶投訴和停線損失，同時節省紙質記錄和復核人力，實現降本增效。
系統主要由以下四層構成：
前端采集層：包括PDA/工業掃碼槍、貼片機/飛達/鋼網條碼、料盤條碼/RFID標簽，用于采集物料、設備、站位信息。
網絡與接口層：通過有線/無線網絡，利用貼片機接口、數據庫接口、MES/ERP接口等，實現與設備、上層系統的數據交互。
業務邏輯層 (防錯核心)：包含BOM與站位管理、上料/換料防錯邏輯、物料追溯、報表與告警中心等核心模塊。
應用與展示層：提供PC端后臺管理、PDA客戶端、看板/報表系統，以及可選的簡易MES功能，實現生產過程的數字化管理。
系統業務流程涵蓋從工單下發到完工的各個環節，確保萬無一失。
BOM與站位管理：導入或維護產品BOM，并與貼片機站位表關聯，形成“站位+BOM”的對應關系。
物料與條碼規則：建立物料主數據，并定義供應商條碼與系統物料的解析規則，支持直接使用原廠條碼，降低成本。
權限與機種管理：配置用戶角色與權限，管理機種、線別、鋼網、飛達等信息，為防錯校驗提供基礎數據。
工單下發：計劃員在系統創建或?qū)肷a(chǎn)工單，系統自動加載對應的BOM和站位信息。
備料：倉庫或線邊倉人員使用PDA，根據工單物料需求進行備料，PDA實時顯示應備物料的PN、數量及庫位。

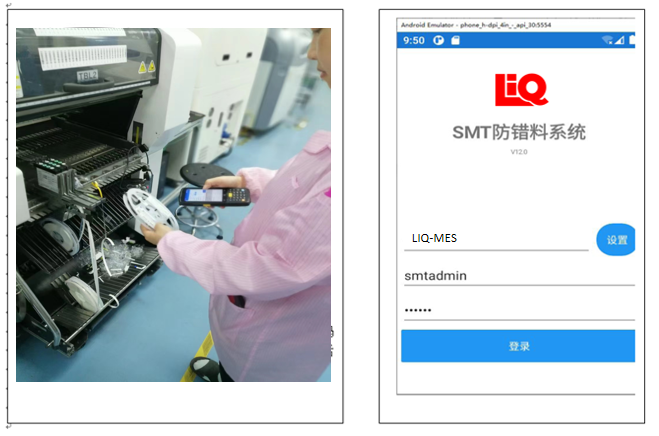

上料：操作員按PDA提示的站位和物料信息上料，掃描料盤/Feeder條碼進行核對。若信息不符，系統立即報警并提示糾正。
首件確認：首件檢測合格后，系統正式放行批量生產。部分方案可與首件檢測儀聯動，實現數據自動比對。
生產過程換料：當料卷用完或需要更換時，操作員掃描舊料盤和空料盤條碼完成“退料”，再掃描新料盤完成“上料”，系統自動校驗，防止錯換、漏換。
完工與余料處理：生產結束后，系統自動生成用料與余料記錄，支持余料退庫和標簽打印，完成物料閉環管理。
數據查詢：可按工單、日期、物料、SN等維度查詢上料記錄、換料記錄、錯料記錄等。
質量追溯：當出現品質問題時，可快速追溯到具體工單、物料批次、操作員及上料時間，為質量分析提供依據。
報表與看板：提供上料日報表、錯料統計、轉產效率等報表，并通過看板實時展示產線狀態。
┌────────────────────┐
│ 1. 基礎數據準備 │
│ ? BOM與站位管理 │
│ ? 物料與條碼規則 │
│ ? 權限與機種管理 │
└────────┬───────────┘
│
▼
┌────────────────────┐
│ 2. 工單下發 │
│ ? 創建/導入生產工單 │
│ ? 系統加載BOM/站位 │
└────────┬───────────┘
│
▼
┌─────────────────────────────┐
│ 3. 備料 (倉庫/線邊) │
│ ? PDA顯示物料需求與庫位 │
│ ? 掃碼揀貨，系統實時校驗 │
└────────────┬──────────────────┘
│
▼
┌─────────────────────────────┐
│ 4. 上料 (按站位掃碼) │
│ ? PDA提示站位與物料信息 │
│ ? 掃描料盤/Feeder條碼核對 │
│ ? 錯誤則聲光報警并禁止貼裝 │
└────────────┬──────────────────┘
│
▼
┌─────────────────────────────┐
│ 5. 首件確認與批量生產 │
│ ? 首件檢測合格后批量生產 │
│ ? (可選)與首件儀/檢測設備聯動 │
└────────────┬──────────────────┘
│
▼
┌───────────────────────────────────────────┐
│ 6. 生產過程換料 │
│ ? 料卷用完或計劃換料時觸發 │
│ ? 掃描舊料盤條碼 → 退料 │
│ ? 掃描新料盤條碼 → 上料 │
│ ? 系統自動校驗，防止錯換、漏換 │
└──────────────────┬──────────────────────┘
│
▼
┌─────────────────────────────┐
│ 7. 完工與余料處理 │
│ ? 自動生成用料/余料記錄 │
│ ? 支持余料退庫、標簽打印 │
└────────────┬──────────────────┘
│
▼
┌─────────────────────────────┐
│ 8. 追溯分析與報表 │
│ ? 按工單/物料/SN等查詢記錄 │
│ ? 生成錯料統計、轉產效率報表 │
│ ? 支持對接MES/ERP系統 │
└─────────────────────────────┘
高兼容性：支持多品牌貼片機、飛達和鋼網，可沿用原廠條碼，導入成本低。
靈活部署：支持本地部署與云端部署，提供標準版與可定制版本，滿足不同規模工廠的需求。
生態協同：可與立謙智能首件檢測儀、簡易MES等系統無縫對接，構建從首件檢測到生產執行、物料追溯的一體化解決方案
